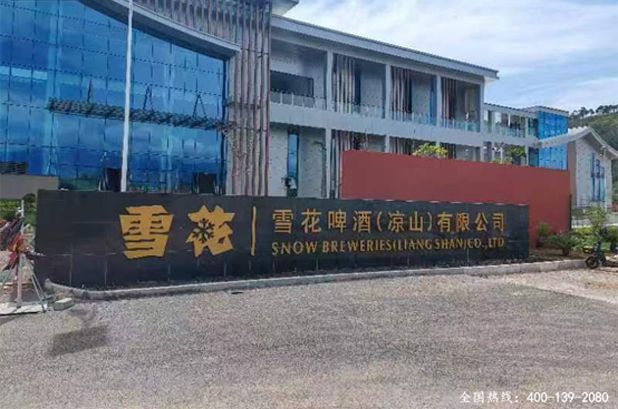

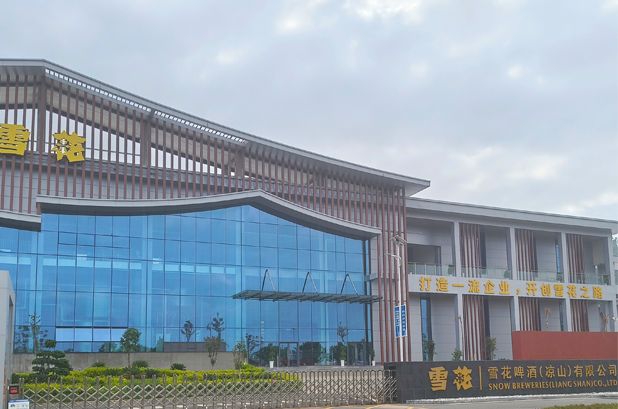

四川凉山华润雪花工厂数字智能化建设

 IP规划

1、 工控网络业务IP地址的划分

全厂IP统一规划，按功能区域划分VLAN。VLAN包含酿造VLAN、包装VLAN、生产数据中心VLAN、公用服务VLAN。

1.1公用服务VLAN IP规划：

Ø IP地址段：172.25.0.2-172.25.255.254；

Ø 子网掩码：255.255.0.0；

Ø 默认网关：172.25.0.1；

Ø 时钟服务器（NTP）可接入到该VLAN中，IP地址使用172.25.0.2。

1.2酿造VLAN IP规划：

Ø IP地址段：172.20.0.2-172.21.255.254；

Ø 子网掩码：255.254.0.0；

Ø 酿造网关：172.20.0.1；

Ø 服务器使用IP: 172.XXX.XXX.2-172.XXX.XXX.20；

Ø 网络安全检测设备IP: 172. XXX.XXX.21-172.XXX.XXX.31；

Ø 调试设备IP： 172.XXX.XXX.251-172.XXX.XXX.254；

Ø 超融合服务器虚拟机IP：172.XXX.1.32-172.XXX.31.250；

Ø 酿造糖化工段： 172.20.32.32-172.20.143.250；

Ø 酿造发酵工段： 172.20.144.32-172.20.255.250；

Ø 酿造公用工程：172.21.32.32-172.21.143.250；

Ø 酿造能源仪表：172.21.32.144-172.21.255.250。

1.3包装VLAN IP规划：

Ø IP地址段：172.24.0.2-172.27.255.254；

Ø 子网掩码：255.252.0.0；

Ø 包装网关：172.24.0.1；

Ø 服务器使用IP: 172.XXX.XXX.2-172.XXX.XXX.20；

Ø 网络安全检测设备IP: 172.XXX.XXX.21-172.XXX.XXX.31；

Ø 调试设备IP： 172.XXX.XXX.251-172.XXX.XXX.254；

Ø 超融合服务器虚拟机IP：172.XXX.1.32-172.XXX.31.250；

Ø 包装A线设备IP：172.24.32.32-172.24.63.250；

Ø 包装B线设备IP：172.24.64.32-172.24.95.250；

Ø 包装C线设备IP： 172.24.96.32-172.24.127.250；

Ø 包装D线设备IP： 172.24.128.32-172.24.159.250；

Ø 包装E线设备IP： 172.24.160.32-172.24.191.250；

Ø 包装F线设备IP： 172.24.192.32-172.24.223.250；

Ø 包装G线设备IP： 172.25.32.32-172.25.63.250；

Ø 包装H线设备IP：  172.25.64.32-172.25.95.250；

Ø 包装I线设备IP： 172.25.96.32-172.25.127.250；

Ø 包装J线设备IP： 172.25.128.32-172.25.159.250；

Ø 包装K线设备IP：  172.25.160.32-172.25.191.250；

Ø 包装L线设备IP：  172.25.192.32-172.25.223.250；

Ø 包装M线设备IP：  172.26.32.32-172.26.63.250；

Ø 包装N线设备IP：  172.26.64.32-172.26.95.250；

Ø 包装O线设备IP：  172.26.96.32-172.26.127.250；

Ø 包装P线设备IP： 172.26.128.32-172.26.159.250；

Ø 包装Q线设备IP：  172.26.160.32-172.26.191.250；

Ø 包装R线设备IP：  172.26.192.32-172.26.223.250；

Ø 包装能源仪表设备IP： 172.27.32.32-172.27.253.250。

1.4生产数据中心VLAN IP规划：

Ø IP地址段：172.22.0.2-172.23.255.254；
